| 申請?zhí)枺?/TD>
| 200420091395 |
申請日： |
2004/09/11 |
| 公開號： |
|
公告號： |
2755354 |
| 授權日： |
2006-2-1 |
授權公告日： |
2006-2-1 |
| 專利類別： |
新型 |
國別省市代碼： |
61[中國|陜西] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
鼠籠型蠕動減速機 |
| 國際分類號： |
F16H 1/34 |
| 范疇分類號： |
27D |
| 發明人： |
左志杰 |
| 申請人： |
左志杰 |
| 申請人地址： |
陜西省咸陽市聯盟一路3號內9號樓208室 |
| 郵編： |
712000 |
| 文摘： |
| 本實用新型涉及一種鼠籠型蠕動減速機。特別是一種在外蠕動輪殼上均布的圓形滾動軸套體與內蠕動輪外周的半圓弧凹齒相嚙合組成的一齒差行星多元化杠桿副傳動機構，當偏心軸套旋轉一周時，相互嚙合的半圓弧齒面產生徑、切向連續順延的擠壓傳動后，相對位移一個齒距。具有設計靈活、簡便又有規律性，特大速比制作容易，運動平穩無沖擊、噪音小、傳動精度高，滑動摩擦、溫升低、效率高、壽命長�？蓮V泛應用到自動化控制、航天、航空、交通運輸、冶金、農業機具等領域，是現有擺線針輪減速機的更新?lián)Q代產品。 |
| 主權利要求： |

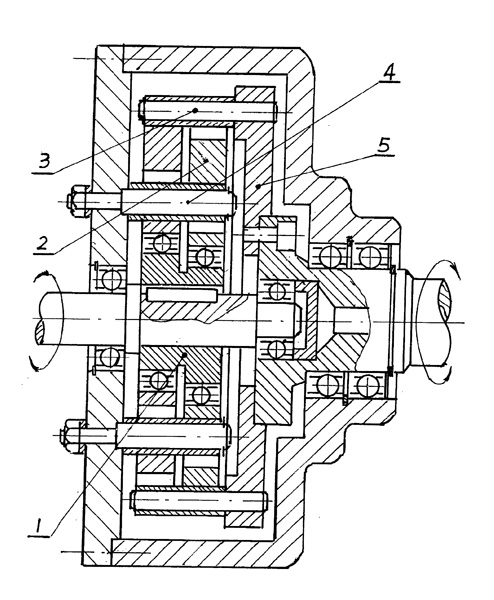

| 一種鼠籠型蠕動減速機其特征是：外蠕動輪殼（５）外周均布安裝多個圓形滾動軸套體（３）組成鼠籠型圓柱齒環，內蠕動輪（２）外周均布的半圓弧凹齒數比鼠籠型圓柱齒環少一個齒距，組成一齒差行星多元化杠桿付傳動結構，偏心軸套（１）旋轉一周，內蠕動輪（２）、圓形滾動軸套體（３）嚙合的半圓弧齒面連續順延的作徑、切向擠壓傳動后，相對位移一個齒距。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
