| 申請?zhí)枺?/TD>
| 86208957 |
申請日： |
1986/11/03 |
| 公開號： |
|
公告號： |
|
| 授權日： |
1987-12-23 |
授權公告日： |
1988-3-16 |
| 專利類別： |
新型 |
國別省市代碼： |
43[中國|湖南] |
| 代理機構代碼： |
43113 |
代理人： |
徐其洲 |
| 發明名稱： |
水渦輪減速機 |
| 國際分類號： |
E21C 25/60 |
| 范疇分類號： |
25A26G |
| 發明人： |
仇銘佳 |
| 申請人： |
中國石油化工總公司長嶺煉油廠 |
| 申請人地址： |
湖南省岳陽市北區 |
| 郵編： |
|
| 文摘： |
| 本實用新型系提供一種改進的水渦輪減速機，它以高壓水射流來切割焦層或煤層．適用于煉油廠無井架水力除焦或煤礦采煤以及類似切割物料的場合．其特征在于增加水渦輪轉子和定子的組數，改進密封結構，改用摩擦力小的密閉盤根，增大高壓水流道的通流面積，從而大幅度提高使用壽命，實現長周期運轉． |
| 主權利要求： |

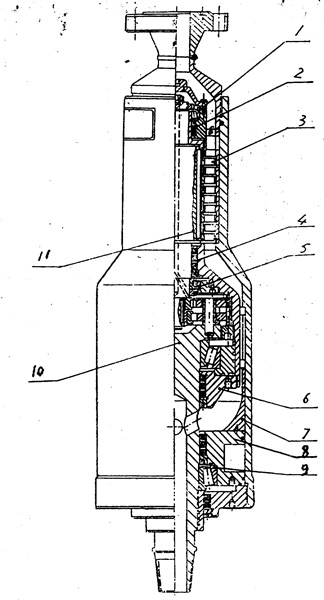

| 一種水渦輪減速機，它由水渦輪定子和轉子組成的動力源部份，行星擺線齒輪減速機部份，輸入軸及其密封部份，以及輸出軸及其密封部份所組成，本實用新型的特征在于： �。帷⑺疁u輪的定子和轉子組〔３〕的組數在五組以上（包括五組）。 �。�、輸入軸〔１１〕的上軸承密封結構，由軸承座〔１３〕，軸承調整墊〔１４〕，摩擦力小的密封盤根〔２〕，盤根墊圈〔１２〕，盤根背帽〔１５〕等組成�！ 。�、輸入軸〔１１〕的下軸承〔５〕，安裝在密封盤根〔４〕的下部，軸承〔５〕上面裝有摩擦力小的密封盤根〔４〕。 �。洹⑤敵鲚S〔１０〕的下軸承〔９〕的上面，裝有軸承調整墊〔２３〕，下面裝有加長螺母〔２１〕，并在下軸承〔９〕的上下都裝有摩擦力小的密封盤根〔１９〕和〔２０〕�！ 。�、輸出軸〔１０〕的上軸承填料箱〔６〕的下部，呈截圓錐臺形，輸出軸〔１０〕的下軸承座〔８〕的頂部呈平面，并在其平面上裝有內表面為球形外表面為圓柱狀的襯套〔７〕。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1992-2-12;續延日
1994-12-21;因費用終止日 |
