| 申請?zhí)枺?/TD>
| 200620078667 |
申請日： |
2006/03/22 |
| 公開號： |
|
公告號： |
2878800 |
| 授權日： |
2007-3-14 |
授權公告日： |
2007-3-14 |
| 專利類別： |
新型 |
國別省市代碼： |
62[中國|甘肅] |
| 代理機構代碼： |
62102 |
代理人： |
陳寶玲 |
| 發明名稱： |
螺旋撈渣機專用減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
吳新華 |
| 申請人： |
吳新華 |
| 申請人地址： |
甘肅省蘭州市南磚瓦窯11號 |
| 郵編： |
730000 |
| 文摘： |
| 一種螺旋撈渣機專用減速機，采用Ｋ－Ｈ－Ｖ一齒差行星傳動和ＮＧＷ型行星傳動相結合的兩級傳動結構；齒差行星傳動結構由輸入軸、偏心軸承組成輸入部分，擺線輪和針輪組成擺線針齒內嚙合行星傳動，由針齒殼及均布在針齒殼上的一組針齒銷構成的針輪組成減速部分，由齒輪軸及均布在齒輪軸圓盤端面上的一組銷軸和銷套組成輸出部分，可實現傳遞運動獲得較低輸出轉速；ＮＧＷ型行星傳動結構，由內齒圈、齒輪軸、公用行星齒輪以及輸出軸組成，其輸入軸為Ｋ－Ｈ－Ｖ一齒差行星傳動結構的輸出軸，即齒輪軸；齒輪軸帶動行星齒輪轉動，行星齒輪和內齒圈相嚙合，內齒圈不動，行星齒輪自轉并公轉，帶動輸出軸轉動；安裝在輸入軸的保險裝置采用剪斷銷式結構，簡單可靠，更換方便。 |
| 主權利要求： |

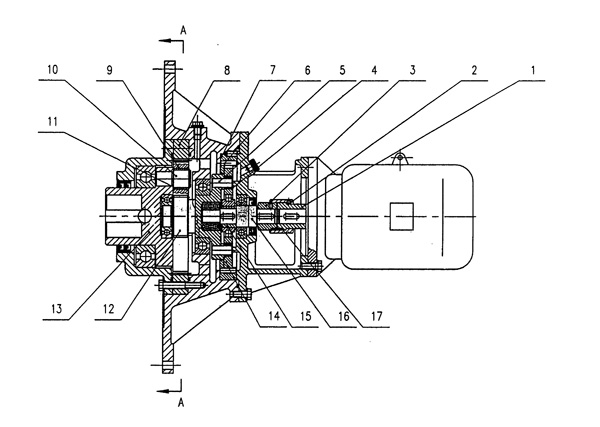

| 一種螺旋撈渣機專用減速機，包括由電機，以及安裝在機體內的針齒殼（７），與針齒殼（７）套裝的針齒銷（６），輸入軸（１６），與偏心軸承（１５）套裝的擺線輪（１４）、偏心軸承（１５）以及銷套（４）、銷軸（５）所組成的擺線針齒內嚙合行星傳動；其特征是：電機軸與輸入軸以及保險裝置連為一體，在電機軸上裝有電機套（１），減速機輸入軸（１６）上裝有輸入軸套（３），將剪斷銷（１７）裝入電機套（１）和輸入軸套（３）上的鍵槽內，并用剪斷銷固定套（２）將剪斷銷（１７）固定；ＮＧＷ型行星傳動結構由內齒圈（８），齒輪軸（１２）和公用行星齒輪（９）以及輸出軸（１３）組成，內齒圈（８）用螺栓固定在機體上，齒輪軸（１２）的上部用一個大軸承固定在機體上，下部用一個小軸承固定在輸出軸（１３）上，銅套（１１）壓入行星齒輪（９）的孔內，并套入行星齒輪軸（１０）上；內齒圈（８）與行星齒輪（９）相嚙合，行星齒輪（９）與齒輪軸（１２）相嚙合；齒輪軸（１２）是第一級傳動的輸出軸，通過軸承與輸出軸（１３）連為一體；齒輪軸（１２）帶動行星齒輪（９）轉動，內齒圈（８）固定不動，三個行星齒輪軸（１０）套裝在輸出軸（１３）上，第一級的輸出軸即齒輪軸（１２）轉動時，帶動行星齒輪（９）轉動，由于行星齒輪（９）與內齒圈（８）相嚙合，內齒圈（８）固定不動，因此，行星齒輪（９）帶動輸出軸（１３）轉動。 |
| 優先權項： |
|
| PCT 項 |
|
