| 申請?zhí)枺?/TD>
| 99800740 |
申請日： |
1999/05/13 |
| 公開日： |
2000/11/01 |
公告日： |
2008/06/04 |
| 公開號： |
1272242 |
公告號： |
100392952 |
| 授權日： |
2008-6-4 |
授權公告日： |
2008-6-4 |
| 專利類別： |
發明 |
國別省市代碼： |
JP[日本] |
| 代理機構代碼： |
72001 |
代理人： |
張?zhí)彀?溫大鵬 |
| 發明名稱： |
帶有蝸輪減速機的小型電動機及其制造方法 |
| 國際分類號： |
H02K 7/08;H02K 15/14;H02K 5/167;F16H 1/16 |
| 范疇分類號： |
|
| 發明人： |
山本和幸 |
| 申請人： |
馬淵馬達株式會社 |
| 申請人地址： |
日本千葉縣松戶市 |
| 郵編： |
|
| 文摘： |

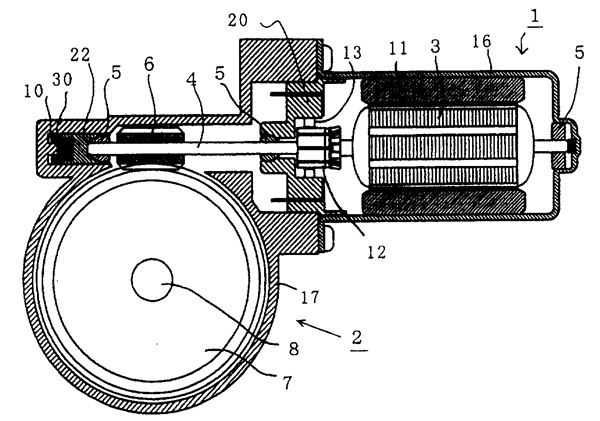

| 本發明的帶有蝸輪減速機的小型電動機，在容納與電動機軸連接的蝸桿６及蝸輪７的齒輪箱１７上形成收納電動機軸的前端且不與外部連通的空腔部１０，于其中設置裝配了軸承裝置的軸承保持架２２并在該軸承保持架２２與齒輪箱１７之間設置摻有金屬纖維的樹脂制成的襯墊或者金屬襯墊３０。在利用電磁感應等從齒輪箱外部將樹脂襯墊加熱使其軟化后，或者對金屬襯墊加熱，將與該加熱的金屬襯墊接觸的齒輪箱突起加熱軟化后，對電動機軸向軸向力方向加壓，進行電動機軸４的軸向力調整。從而，可高精度地對電動機軸在軸向力方向進行位置固定。 |
| 主權利要求： |
| 一種帶有蝸輪減速機的小型電動機，經由蝸輪減速機從電動機軸進行輸出，其特征在于， 于容納連接到電動機軸上的蝸桿及與該蝸桿嚙合的蝸輪的齒輪箱內形成接納電動機軸前端部、與外部不連通的空腔部， 在該空腔部內設置裝配了電動機軸的徑向軸承和推力軸承的軸承保持架、以及在裝配了這些軸承的軸承保持架的對向一側處該軸承保持架及齒輪箱之間設置通過電磁感應等而加熱軟化了的摻有金屬纖維的樹脂制成的襯墊。 |
| 優先權項： |
| JP 1998-5-14 130929/98 |
| PCT 項 |
| 進入國家階段日： |
2000年1月13日 |
國際申請?zhí)枺?/TD>
| PCT/JP1999/002487 |
| 國際申請日： |
1999年5月13日 |
國際公布日： |
1999年11月18日 |
| 國際公布號： |
WO1999/059235 |
國際公布語言： |
日 | |
| 法律狀態：[免責聲明] |
