§3.6.2 計算結果及分析

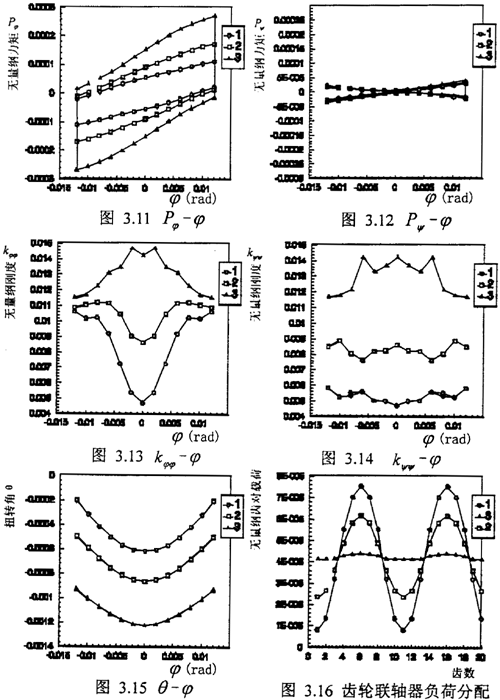

圖3.11，3.12是無量綱轉矩與轉角位稱P
-，Pψ-曲線1，2，3代表三種工況。從圖中我們可以看出，由于磨擦力的影響，P，Pψ在變化一個周期內，前半周期和后半周期并不是沿同一條曲線變化，而是一條封閉的遲滯曲線，這是齒面之間存在干磨擦的結果，同時在每半個周期內P-，Pψ-的變化并不是直線，齒輪聯軸器附加力矩是位移的非線性函數，同時說明聯軸器的剛度并不是一個定值，也是位移的函數，從圖3.12中可以看出，ψ-方向存在一定的耦合關系。圖3.16是在工況T1，不同的值（1=1.2e-2rad,2=0.6e-2rad,3=0.0rad）時20個齒對力的分布情況，從圖中可以明顯看出當齒輪聯軸器的內外齒輪的相對轉角增大，每個齒輪承受的載荷越不均勻，載荷集中到某些齒上，這與第二章中從最小間隙的角度推導的結果相同。圖3.15是在三種工況下相對扭轉解聯軸器θ隨的變化關系圖，從圖中我們可以明顯的看出θ與的存在一定的耦合關系，且隨著齒輪聯軸器的內外齒輪的相對轉角增大其θ變化越快，即θ曲線斜率隨著相對轉角增加而增大，在=0處θ曲線斜率為零，即在齒輪聯軸器的內外齒輪完全對中時作微小擾動時對θ影響很小。
圖3.13是剛度Kφφ與的變化關系圖，在中小載荷是Kφφ隨值的增加而增加，當達到某一個值時，Kφφ隨變化的變化不明顯，而趨于某一個定數值或略有下降的趨勢。其主要原因：當從零開始增加時，載荷將逐漸向齒端面移動，即主要承載齒其被壓縮的彈簧（設其剛度為kji）到齒輪中心的距離ζ增加，使得彎曲剛度Kφφ增加（Kφφ=kij·ζ），當達到某一個值，這時載荷已經集中到幾個主要承載齒的端面，當繼續增加時，其剛度基本決定于主要承載齒端面的等效彈簧和力臂的乘積，其力臂不在增加，被壓縮彈簧的數目隨的變化很小（數目略有減少），因此彎曲剛度Kφφ基本穩定在某一個值，且略有下降的趨勢。
圖3.14是相對轉角對其另一方向主剛度Kφφ的影響，從圖中可以看出對其影響不大，其主要原因是，方向的轉角使齒對彈簧中與y軸同向或成很小角度的簧數目減少，使得Kφφ有下降的趨勢，而另一方面隨的增加，使得齒對彈簧到齒輪中心的力臂增加，使Kφφ有增加的趨勢，兩方面作用的結果使得的變化對其另一方向主剛度Kφφ的影響不大。
從圖3.11，3.13中可以盾出工況T對聯軸器的靜態力和剛度影響很大，其都有隨T 的增加面增大的趨勢。這在實際中很有意義，為我們處理齒輪聯軸器在實際機組中的工作性能提供思路。
其它方向的主剛度和交叉剛度隨和扭矩T變化如表3.1，從總的趨勢看，隨著增加徑剛度和扭轉剛度（主剛度）減小，其主要原因是隨著增加齒輪聯軸器接觸齒數減小，因此折合到參考坐標系內的剛度減速小，另外從表中還可以發現其交叉剛度隨著增加而增加。
表3.1齒輪聯軸器剛度（K無量綱）
| 扭矩 |
3070kg.mm |
無量綱剛度 |
2.0E+4kg/mm |
無量綱半徑 |
20mm |
| φ(rad) |
剛度 |
|
X |
Y |
|
ψ |
θ |
| 0.0 |
K |
X |
1.12 |
-1.04E-05 |
-7.93E-09 |
-8.47E-11 |
-9.45E-06 |
| K |
Y |
-1.04E-05 |
1.12 |
-3.54E-10 |
4.88E-09 |
-5.96E-05 |
| K |
|
7.98E-09 |
-2.12E-10 |
4.68E-03 |
4.36E-08 |
1.47E-09 |
| K |
ψ |
-1.78E-10 |
2.98E-09 |
-4.36-08 |
4.68E-03 |
-4.69E-10 |
| K |
θ |
-9.51E-06 |
-5.96E-05 |
9.70E-10 |
-4.90E-10 |
1.84 |
| 0.004 |
K |
X |
1.15 |
-1.56E05 |
1.075E08 |
-1.28E06 |
-9.49E06 |
| K |
Y |
-1.56E05 |
1.09 |
-1.28E06 |
6.39E09 |
-6.07E05 |
| K |
|
1.07E08 |
-1.28E06 |
7.23E03 |
-2.49E07 |
5.07E02 |
| K |
ψ |
-1.28E06 |
4.51E09 |
-2.49E07 |
5.01E03 |
-4.70E06 |
| K |
θ |
-9.504E06 |
-6.07E05 |
5.07E02 |
-4.701E06 |
1.84 |
| 0.008 |
K |
X |
1.11 |
-3.95E-03 |
-1.49E-04 |
-4.57E-04 |
-3.49E-03 |
| K |
Y |
-3.65E-03 |
0.99 |
-4.57E-04 |
1.41E-03 |
-1.07E-02 |
| K |
|
1.49E-04 |
-4.57E-04 |
1.02E-02 |
-5.69E-05 |
8.40E-02 |
| K |
ψ |
-4.57E-04 |
1.41E-03 |
5.69E-05 |
5.50E-03 |
-1.33E-03 |
| K |
θ |
-3.49E-03 |
-1.07E-02 |
8.40E-02 |
-1.33E-03 |
1.73 |
| 0.012 |
K |
X |
0.99 |
-2.02E-05 |
2.68E-09 |
-1.70E-06 |
-5.45E-06 |
| K |
Y |
-2.02E-05 |
0.83 |
-1.70E-06 |
5.69E-09 |
-5.17E-05 |
| K |
|
2.70E-09 |
-1.70E-06 |
1.06E-02 |
-4.51E-07 |
9.34E-02 |
| K |
ψ |
1.70E-06 |
5.69E-09 |
-4.51E-07 |
5.82E-03 |
8.66E-06 |
| K |
θ |
-5.46E-06 |
-5.17E-05 |
9.34E-02 |
-8.66E-06 |
1.49 |
| 扭矩 |
5050kg.mm |
無量綱剛度 |
2.0E+4kg/mm |
無量綱半徑 |
20mm |
| 0.0 |
K |
X |
1.38 |
-1.28E-05 |
5.38E-09 |
-7.66E-11 |
-1.15E-05 |
| K |
Y |
-1.27E-05 |
1.38 |
-2.15E-10 |
4.42E-09 |
-7.29E-05 |
| K |
|
5.38E-09 |
-7.66E-11 |
8.59E-03 |
-8.00E-08 |
1.14E-09 |
| K |
ψ |
-2.15E-10 |
4.46E-09 |
-7.99E-08 |
8.59E-03 |
-2.59E-10 |
| K |
θ |
-1.16E-05 |
-7.29E-05 |
6.10E-10 |
-2.00E-10 |
2.25 |
| 0.004 |
K |
X |
1.33 |
-1.51E-05 |
1.02E-08 |
-1.50E-06 |
-1.16E-05 |
| K |
Y |
-1.50E-05 |
1.31 |
-1.5E-06 |
7.48E-09 |
-7.06E-05 |
| K |
|
1.03E-08 |
-1.50E-06 |
1.04E-02 |
-2.91E-07 |
5.89E-02 |
| K |
ψ |
1.50E-06 |
7.26E-09 |
-2.91E-07 |
8.18E-03 |
-5.46E-06 |
| K |
θ |
-1.16E-05 |
-7.06E-05 |
5.89E-02 |
-5.46E-06 |
2.17 |
| 0.008 |
K |
X |
1.26 |
-1.51E-05 |
1.20E-08 |
-1.52E-06 |
-9.71E-06 |
| K |
Y |
-1.50E-05 |
1.21 |
-1.52E-06 |
1.02E-08 |
-6.6E-05 |
| K |
|
1.20E-08 |
-1.52E-06 |
1.12E-02 |
-3.36E-07 |
8.18E-02 |
| K |
ψ |
-1.52E-06 |
1.03E-08 |
-3.36E-07 |
8.03E-03 |
-7.58E-06 |
| K |
θ |
-9.72E-06 |
-6.69E-05 |
8.18E-02 |
-7.58E-06 |
2.03 |
| 0.012 |
K |
X |
1.13 |
-1.04E-05 |
8.24E-10 |
-1.20E-06 |
-9.68E-06 |
| K |
Y |
-1.04E-05 |
1.12 |
-1.20E-06 |
1.63E-08 |
-5.96E-05 |
| K |
|
8.46E-10 |
-1.20E-06 |
1.08E-02 |
-2.66E-07 |
9.34E-02 |
| K |
ψ |
-1.20E-06 |
1.63E-08 |
-2.66E-07 |
8.47E-03 |
-8.65E-06 |
| K |
θ |
-9.68E-06 |
-5.96E-05 |
8.47E-03 |
-8.65E-06 |
1.84 |
| 扭矩 |
8000kg.mm |
無量綱剛度 |
2.0E+4kg/mm |
無量綱半徑 |
20mm |
| 0.0 |
K |
X |
1.62 |
-1.5E-05 |
2.40E-09 |
-1.05E-11 |
-1.36E-05 |
| K |
Y |
-1.51E-05 |
1.6 |
-2.87E-10 |
1.06E-08 |
-8.62E-05 |
| K |
|
2.36E-09 |
-5.84E-11 |
1.42E-02 |
-1.32E-07 |
2.38E-09 |
| K |
ψ |
-1.67E-10 |
6.96E-09 |
-1.32E-07 |
1.42E-02 |
-2.12E-10 |
| K |
θ |
-1.37E-05 |
-8.62E-05 |
1.55E-09 |
-3.44E-01 |
2.61 |
| 0.004 |
K |
X |
1.51 |
-1.13E-05 |
1.38E-08 |
-1.17E-06 |
-1.32E-05 |
| K |
Y |
-1.13E-05 |
1.55 |
-1.17E-06 |
7.92E-09 |
-8.08E-05 |
| K |
|
1.01E-08 |
-1.17E-06 |
1.34E-02 |
-1.48E-07 |
5.68E-02 |
| K |
ψ |
-1.17E-06 |
4.29E-09 |
-1.48E-07 |
1.33E-02 |
-5.26E-06 |
| K |
θ |
-1.32E-05 |
-8.08E-05 |
5.68E-02 |
-5.26E-06 |
2.56 |
| 0.008 |
K |
X |
1.39 |
-7.6E-06 |
1.32E-08 |
-8.98E-07 |
-1.18E-05 |
| K |
Y |
-7.60E-06 |
1.45 |
-8.98E-07 |
1.36E-08 |
-7.48E-05 |
| K |
|
9.55E-09 |
-8.98E-07 |
1.2202 |
-9.19E-08 |
7.46E-02 |
| K |
ψ |
-8.98E-07 |
9.57E-09 |
-9.19E-08 |
1.21E-02 |
-6.91E-06 |
| K |
θ |
-1.18E-05 |
-7.48E-05 |
7.46E-02 |
-6.91E-06 |
2.34 |
| 0.012 |
K |
X |
1.27 |
-5.29E-06 |
1.32E-08 |
-9.20E-07 |
-1.18E-05 |
| K |
Y |
-5.28E-06 |
1.35 |
-9.21E-07 |
9.92E-09 |
-6.82E-05 |
| K |
|
9.55E-09 |
-9.20E-07 |
1.14E-02 |
-1.01E-07 |
8.63E-02 |
| K |
ψ |
-9.20E-07 |
5.85E-09 |
-1.01E-07 |
1.12E-02 |
-8.00E-06 |
| K |
θ |
-1.18E-05 |
-6.82E-05 |
8.63E-02 |
-8.00E-06 |
2.15 |
§3.7 齒輪聯軸器附加力矩測試及分析
§3.7.1 測試系統簡介

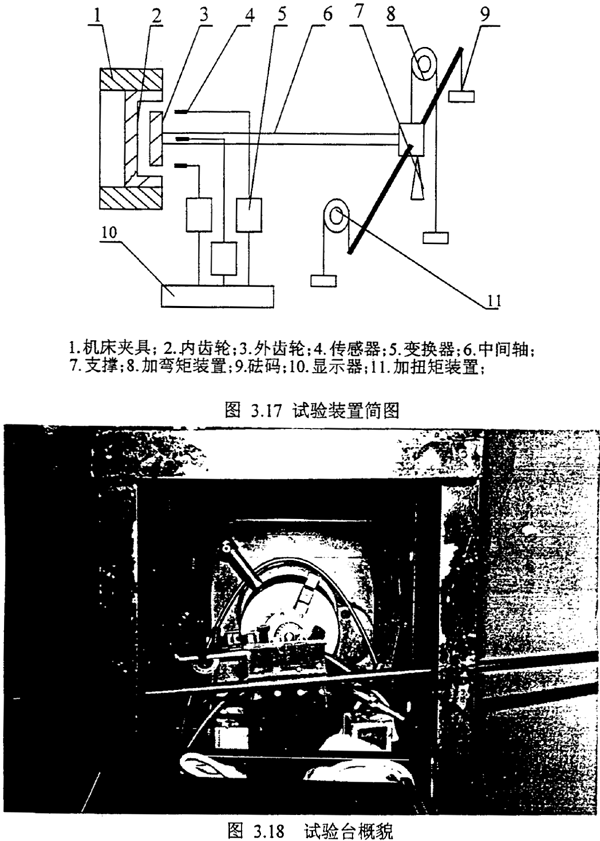

為了驗證理論解析結果，我們?cè)O(shè)計了如圖所示的試驗裝置，取兩個雙聯齒輪聯軸器（一個外齒輪為直齒，一個外齒輪為鼓形齒）。對其進行彎曲剛度的測試。齒輪聯軸器的內齒圈，固定在車床的三爪卡盤上，雙聯齒輪外齒的一端插入內齒圈與內齒嚙合，而另一端支承在支點A上，在A端有兩套滑輪杠桿系統如圖3.17，一套是用來給齒輪聯軸器施加扭矩，另一套是用來給齒輪聯軸器施加X方向的彎矩。三個傳感器裝在如圖所示的位置，測量垂直和水平方向的位移。
§3.7.2 試驗用齒輪聯軸器參數
鼓型齒聯軸器參數：模數：2.0mm；齒數：20齒；內外齒寬分別為：15mm，15mm；壓力角為：20度；鼓形量為：96；我們選擇兩種工況進行測試T1=3.07Kg·m,T2=5.50 Kg·m。
直齒齒聯軸器參數模數：2.0mm；齒數：20齒；內外齒寬分別為：15mm，15mm；壓力角為20度；選擇兩種工況測試T1=4.0 Kg·m，T2=5.5 Kg·m
§3.7.3 測試結果及分析

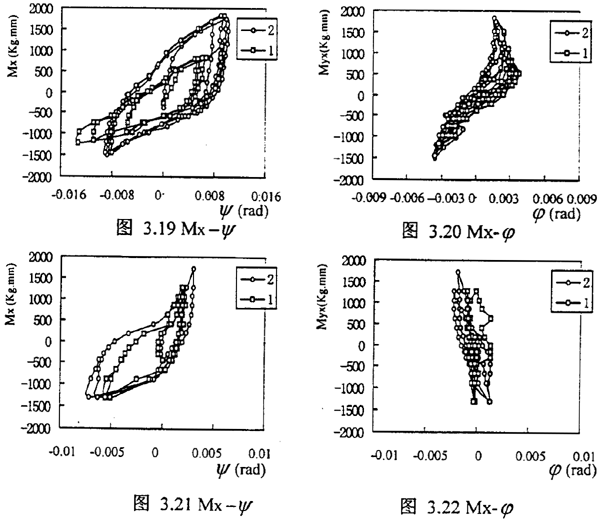

圖3.19,3.20是鼓形齒聯軸器試驗結果；圖3.21,3.22是直齒聯軸器試驗結果。橫坐標為齒輪聯軸器內外齒輪相對轉角位移，縱坐標為饒x軸的力矩Mx。
從力矩圖中我們可以看出Mx-ψ, Mx-具有明顯的遲滯曲線，這與理論分析
得到比較一致的結果，在齒輪聯軸器內外齒面潤滑條件不充分時，齒面間磨擦可以看作是干磨擦；同時傳遞扭矩的增加，曲線的斜率、（即剛度有所增加）這各和理論計算結果想似（如圖3.11與3.19、3.21）；并且隨著T的增加，遲滯曲線所圍的面積也隨之增大，磨擦力的影響也越顯著，這與圖3.11相同；從3.20、3.22圖中可以看出Mx方向的力矩，使內外齒輪在ψ方向產生位移，這說明ψ-方向存在一定的耦合，這與圖3.12中得到的結論相同；從圖3.21圖中我們可以看出直齒聯軸器Mx-, Mx-比鼓形齒聯軸器齒聯軸器變化要?jiǎng)×一穑貏e當達到一定值內外齒的背側發生接觸，使力矩急劇增加如圖3.21，直齒聯軸器在使用過程中對內外齒輪的對中性要求較為嚴格，鼓形齒聯軸器由于鼓形量的存在，可以允許內外齒有較大相對位移。
§3.8小結
一）齒輪聯軸器剛度是在某一參考坐標系上的折合剛度，影響齒輪聯軸器剛度的因素很多，其主要有以下幾個方面：
1）與齒輪聯軸器內外齒的相對位移有關，即齒輪聯軸器剛度是相對位移的函數，從而引入了齒傳輸線聯軸器的靜態平衡位置剛度的概念，為下一章的轉子系統的振動分析打下基礎；
2）與工況有關，一般承傳遞扭矩的增加而增大，這是因?yàn)�，傳遞扭矩的增加齒輪聯軸器內外齒接觸的齒對數及齒對接觸面積增加，使其每對齒提供的有效剛度增加；
3）齒輪聯軸器x,y,,θ有一定的耦合效應；
二）干磨擦力的存大使齒輪聯軸器附加力和力矩發生改變，其附加力和力矩具有明顯的遲滯現象，其遲滯曲線所圍得的面積傳遞扭矩的增加而增大，這一點由理論解和試驗得到證明。
