fko/bi都是自變量X的函數，可直接算出，將（3-31）式代入（3-29）得：
由多元函數極值存在的必要條件：
得以△i為未知量的一組m個聯立方程組
當試驗數據值（Xk，
2k），（k=1，2，…，n）和初始近似值bi(0)(i=1,2,...,m)給定后，系數aij及
均可算出，因此由方程組可解出△i，進而得bi的值。當算出的|△t |值較大的時，可令當前的bi值代替原來的初始近似值，重復計算aij，，并解方程組（3-36）得新的△i，進而得bi。這種過程可以重復進行，直至|△t |的值小到給定的精度為止。
對于非線性參數辨識問題，并在不于迭代工作量有多大，而是在迭代逼近過程中是否收斂，即迭代過程有可能不按上述方式完成，出現計算溢出，方程組系數矩陣病態等毛�。霈F(xiàn)這些問題的原因大致有三種：一是逼近試驗數據點（Xk，2k）的數學模型假設與數據點甚遠，在這種情況下，必然重新分析系統的內在機理，建立符合系統特性的新數學模型；另一種是初值選得不好，臺勞級數展開式完全失真，迭代得到的新bi有可能比原來的更遠離真解，且越迭代越糟糕，最后發散，在這種情況下，迭代是否收斂，關鍵在于初值的選擇；第三種是參數辨識的算法不適合或?qū)Τ踔颠x取的要求太高，在這種情況下，需選擇更合適的算法或選擇對初值選取要求較低的算法。
按照以上算法，編制了計算機軟件對（3-14）模型中的參數進行了辨識，結果討論如下：
對（3-14）模型，用不同振幅下聯軸器試驗數據中代表阻尼力的數據來進行參數辨識，辨識結果是迭代計算不收斂，分析其原因，我們認為，一是因?yàn)樾璞孀R(shí)的參數較多，初始值不易選得與真值較接近，致使迭代不成功；二是此算法可能不適合此模型的參數辨識。因此，有待于尋找能辨識數學模型表達式中參數的新的有效辨識方法。

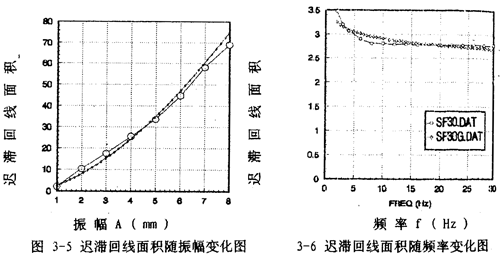

第二種模型是（3-15）式，在這種情況下，用阻尼耗能的能量關系來辨識阻尼力與振幅等參數的關系。由圖3-1可知，聯軸器每振動一周所消耗的能量，即遲滯回線的面積S是振幅A的函數。由數值積分，可以算出各振幅變化時遲滯回線面積，由此可得遲滯回線面積與振幅的一一對應關系，將這些一一對應的數據點畫成圖，如圖3-5中大圓點曲線所示，由此分析遲滯回線面積隨振幅變化的規律，可建立其函數關系為：
Sga（A）=asAbs （3-38）
式中as和bs為待辨識參數。由（3-38）可知，面積是參數bs的非線性函數，參數辨識時用非線性參數辨識方法，高斯-牛頓法，辨識結果為as=2.56969，bs=1.62309，代回（3-38）式并畫出曲線如圖3-5中小點曲線所示。由此可以看出，(3-38）式能較好地描述遲滯回線面積（即聯軸器阻尼耗能）隨振幅變化的規律．在用等效粘性阻尼來代替遲滯非線性阻尼的情況下，在具有相同振幅的正弦振動時，每周由等效粘性阻尼力耗散的能量為：
因?yàn)镾ga=We，由（3-38）與（3-39）可得聯軸器阻尼函數C（A，ω）：
將（3-40）式代入（3-15）式得聯軸器阻尼力模型：
值得注意的是此阻尼力模型的參數辨識是在研究阻尼耗能過程中，僅考慮振幅對耗能的影響下得出的，而沒有考慮頻率對耗能的影響，式中頻率項的出現是由于用等效粘性阻尼代替遲滯非線性阻尼所致。將（3-41）式畫成曲線得圖3-4中各橢圓，與圖3-2中的閉合曲線相比較可知（3-41）式較好地描述了遲滯非線性阻尼力。將（3-11）、（3-27）和（3-41）式代人（3-8）式即，得聯軸器恢復力數學模型的函數表達式。
2.辨識考慮頻率影響數學模型的參數
考慮頻率影響時聯軸器的數學模型為（3-17）-（3-22）式。
a.非線性彈性恢復力Ql數學模型中參數的辨識
此情況下，1的表達式為（3-18）-（3-19）式，由于數學模型中參數辨識的復雜性以及待辨識參數的非線性性，在辨識過程中，先辨識出在不同振幅和頻率下模型中的各參數α2i-1，β2i-1和γ2i-1，然后根據這些參數離散散值隨頻率變化的規律，建立它們與頻率之間的函數關系，再辨識這些函數關系式中的各參數，從而得到α2i-1 (f)，β2i-1（f）和γ2i-1 (f）的函數表達式，最后得到動剛度
2i-1（A，f）隨頻率和振幅變化的數學模型和彈性恢復力教學模型。
我們用高斯-牛頓法的最小二乘法來辨識，辨識結果是迭代計算不收斂，分析原因認為：迭代計算不收斂，一是初值選擇不合理，二是此算法對初值要求太高。盡管如此，但根據對聯軸器非線性彈性恢復力隨頻率變化的規律分析，我們?nèi)哉J(rèn)為用（3-18）式來描述聯軸器彈性恢復力l=（x,A，ω）是客觀的和合理的，式中未知參數的辨識有待于尋找新的有效的辨識算法。
b.非線性阻尼力2數學模型中參數的辨識
此情況下，建立的數學模型為（3-21）-（3-22）式。對（3-21）式，辨識所用方法和試驗數據與辨識（3-14）式相同，所得結果是迭代計算不收斂，究其原因, 認為是所用辨識算法不適合此模型的參數辨識，同時此算法對初值的要求比較高。
為了解決以上未決的參數辨識問題，我們又用了一種算法，Marquardt算法對（3-14）、（3-18）和（3-21）模型進行了參數辨識，迭代計算仍不收斂。為了解決這一問題有待進一步尋找有效的辨識算法。
對于（3-22)模型，我們用阻尼耗能的能量關系來辨識阻尼力與振幅和頻率的關系。在前面，遲滯回線面積（即阻尼耗能）與振幅的函數關系已建立起來，見（3-38）式，而且式中參數也已辨識出。同樣，用數值積分，可以算出振幅一定，頻率變化時遲滯回線的面積，由此得出遲滯回線面積與頻率的對應關系，將這些對應關系畫成曲線如圖3-6中大圓點曲線所示。由遲滯回線面積隨頻率變化的規律分析，可建立其函數關系為：
Sgf（f）=affbf （3-42）
式中af和bf為待辨識參數。由此式知，面積是參數bf的非線性函數，用高斯-牛頓法辨識得af=3.40234,bf=-0.0684433，代回（3-42）式并畫曲線如圖3-6中小點曲線所示。由此可知，(3-42）式能較好地描述遲滯回線面積隨頻率變化的規律，阻尼耗散的能量隨頻率的增大而減小。綜合考慮（3-38）和（3-42）式中阻尼耗散的能量隨振幅和頻率變化的規律可知，阻尼耗能隨振幅的增大而增大，隨頻率的增大而減小，由此可建立聯軸器阻尼耗能（即遲滯回線面積）隨振幅A、頻率f變化的數學模型如下：
式中ag,p,q為待定參數。由此式可知，聯軸器阻尼耗能是振幅和頻率的非線性函數,也是參數p,q的非線性函數。在辨識時，采用高斯-牛頓法。根據（3-38）、(3-42）兩式及其參數，可知（3-43）中αg參數的變化域在（2.56969,3.40234）內，q值在1.62309附近，而p值大約在0.068443附近，據此分析，三個參數的初值分別選為：
=3.0，q(0)=1.0，p（0)＝0.1
將這三個初值輸人程序進行運算，一次計算成功，三個參數值為：
αg=3.382818，q=1.451636，p=0.06649397 (3-44)
將這些參數代人（3-43）式即得聯軸器阻尼耗能隨振幅和頻率變化的函數關系式。
根據等效原理（3-34）式和Sg=We以及（3-44) 式可得等效粘性阻尼函數為：
將（3-44）、（3-45）式代入（3-22）式得阻尼力數學模型為

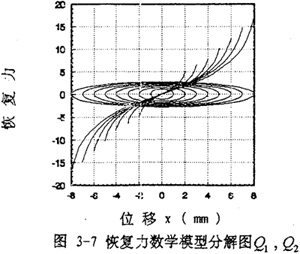

作出（3-46）式的曲線圖如圖3-7中橢圓所示，將圖3-7中橢圓與圖3-4中對應橢圓相比較可知，式（3-46）能較好地描述非線性遲滯阻尼力。
3-5 關于聯軸器建模與參數辨識的進一步研究
一、數學建模與參數辨識
在對前面關于聯軸器建模與參數辨識工作進行思考和對聯軸器試驗結果進行進一步深人分析后，提出聯軸器恢復力數學模型新表達式：
即恢復力(A,f,x，
）是振幅A、激勵頻率f、瞬態位移x和瞬態速度的函數，或者說恢復力Q是剛度函數K1（A），K3（A），K5（A）和阻尼函數C(A,f）以及阻尼成分函數n(A,f）的函數，其中阻尼成分函數n(A,f）描述阻尼的組成情況，n（A,f）=0時，阻尼為干摩擦阻尼，n(A,f)=1時，為粘性阻尼，0＜n（A,f)<1時，阻尼由粘性阻尼和干摩擦阻尼組成，n（A,f)>1時，阻尼成為“高階”阻尼。對于（3-47)式，當振幅與頻率一定時，式中的Kl（A），K3（A)，K5（A）和n（A,f）均為定數，當振幅A和頻率變化時，它們均是函數，因此參數辨識實質上是參數函數的辨識。首先我們用非線性參數辨識方法Marquardt法，根據試驗所得的數據，按照（3-47）式對每一遲滯回線進行參數辨識，可以得到對應的K1（A)，K3（A），K5（A),C(A,f)和n（A,f）值，對每種工況下的數據隨振幅和頻率變化趨勢進行分析后，可以建立剛度函數、阻尼函數和阻尼成份函數的數學表達式為：
