第六章 圓柱齒輪減速器專家系統設計過程
6.1任務描述
完整的設計一臺圓柱齒輪減速器是一個復雜的過程，欲能夠?qū)崿F(xiàn)圖1-l 及圖1-2-1 、圖1-2 -2、圖1-2-3如此眾多種類的圓柱齒輪減速器的設計專家系統任務將是更加艱巨，如何組織、構成系統，必須進行分析。正確、合理地分析設計過程的同時，充分考慮計算機資源的影響制約因素將對圓柱齒輪減速器專家系統設計的成敗起重要的作用。第一章曾經討論過圓柱齒輪減速器設計的全過程，在此采用的分析方法是：在系統的目的和總目標的指導下，對各設計階段分層次，在各個層次有不同的分目標，并以各個層次的分目標，構造出對應于系統總目標以及各個層次分目標的系統組成要素，這些要素的相互關系以及在系統階層上的分布形式和整體的協調形式，這就保證了系統在對應于系統總目標和環境因素約束集的條件下，構成系統組成要素集，這些要素集之間相互關系集以及要素集及相關關系集在階層分布上最優結合，導致系統輸出為最優。
系統以層次形式存在時，層次得劃分便成為系統構成的一個重要因素。分層次性主要有以下兩個因素：一是傳遞設計信息的效率和費用，如果構成系統的傳遞鏈及傳遞路徑過長，那么，各功能團出入的次數增多，系統的效率將降低，周期變長，費用隨之增加。從另一角度講，如果階層幅面太寬，不僅實現功能不利，難于控制，計算機資源也將耗費貽盡，使系統根本就無法運行。二是功能團（或功能單元）合理的結合和歸屬，對于設計而言，有些功能團之間相互交叉，互為補充。有些功能團之間的聯系則要松弛的多。因此，合理地解決這個問題，將會對系統的研制起到事半功倍的效果。
總之，為實現系統最佳布局，最大利用計算機資源，論文了提出圓柱齒輪減速器設計摸型：總?cè)蝿?wù)控制各分任務，分任務調度各級數據庫和規則庫，實現圓柱齒輪減速器的專家系統設計。

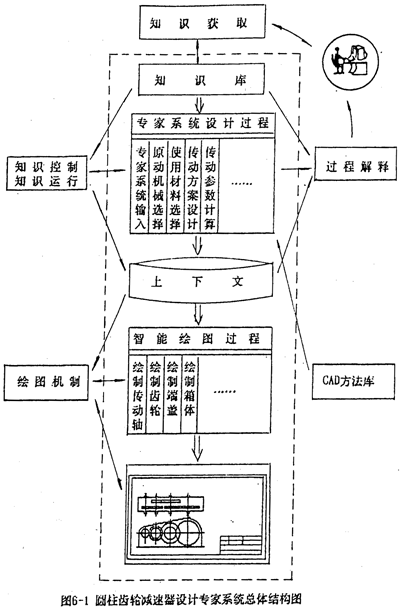

系統總體構造如圖6-l 所示。
從圖6-1 中可以看出，圓柱齒輪減速器設計任務本身包括二部分：減速器參數設計和減速器繪圖。本章論述圓柱齒輪減速器參數設計。
圓柱齒輪減速器參數設計部分包括原始數據輸入，設計、計算以在數輸出，是減速器專家系統設計的核心部分。
6.2系統的輸入及輸入處理
6.2.1系統的輸入
系統的輸入是專家系統的“開場條件”，人工設計的方法是由定貨單位向設計人員提供任務書（以口頭或書面形式），設計人員通過這些已知條件進行設計工作。專家系統則要求設計人員（或由定貨人員）與計算機進行“對話”，以便使專家系統了解原始的已知條件。事實上，由于受人工智能和計算機技術發展的限制，還不能同計算機形成視、聽對話，因而，圓柱齒輪減速器設計專家系統仍采用傳統CAD所采用的方法，即采用精確的輸入方式（或稱數據輸入方式而非語言物入方式）。
減速器的原始輸入數據有：
1.充分條件：
（1）原動機的型號規格，轉速，功率（或扭矩），允許短時過載能力，轉動慣量，起動扭矩；
（2）工作機械的型號規格，用途，頗定功率（或工作扭矩），變載荷的負載圖，起制動、短時過載扭矩和次數，工作制度和負載持續率，工作轉速，旋轉方向；
（3）傳動比與允許誤差（工作機械允許轉速的誤差）；
（4）要求壽命，安全系數，可靠性；
（5）安裝型式（與原動機，工作機的相對位置），尺寸，重量要求；
（6）環境條件：溫度，散熱冷卻條件，潤滑條件（是否有集中潤滑站）濕度，酸城度，灰塵濃度；
（7）操作，控制要求；
（8）批量（制造臺數）；
（9）制造廠的設備條件（加工能力）；
（10）材料，毛坯，標準件來源，庫存倩況；
（11）交貨期限；
（12）成本和價格要求等。
2.必要條件（不可少的條件）

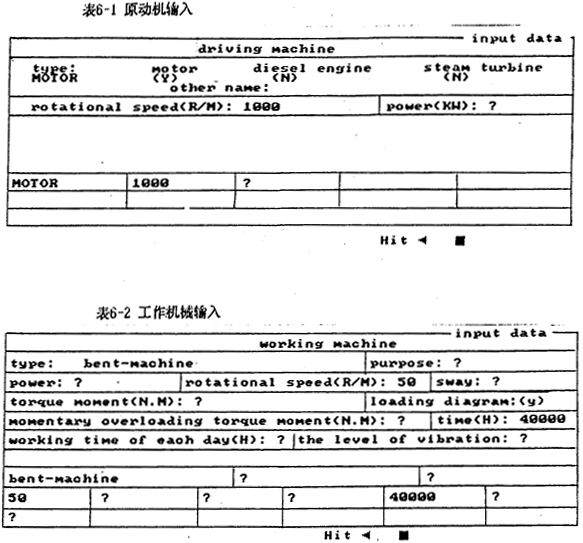

必要條件是充分條件中的前三條。其余條件用戶如果未提，由設計人員按此三條確定。對于一個實用型的系統，人機交互口是非常重要的，它是一個軟件系統的外在表現，直接關系到系統的可用性。CGREST采用的方法是對輸入進行分類后，對不同類型采用不同屏幕的表格輸入技術。具體如表6-1、表6-2所示：
由于輸入數據的不確定性，系統允許進行缺省輸入，以“N”為標志；當輸入數據有錯誤需要修改時，在“HIT”處鍵入“N”修改此屏幕的輸入數據。
6.2.2系統輸入?yún)?shù)的處理

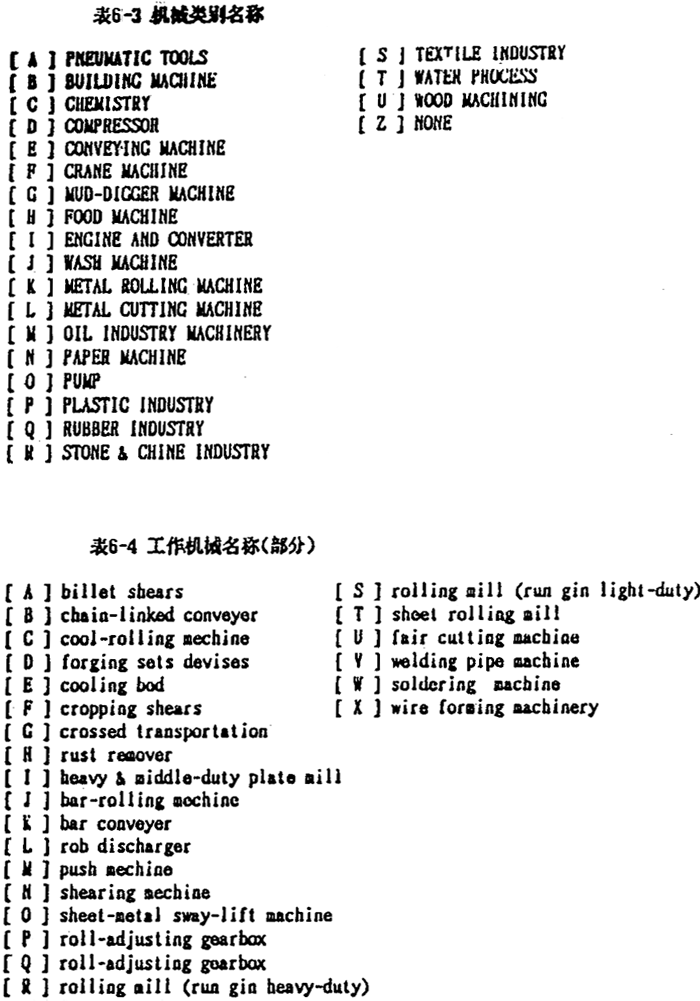

系統的輸入以數據形式進行，專家系統則以知識的某種形式表達。如表6-3和表6-4的輸入“K”（指金屬滾軋機械類）和“C”（指冷軋機），則產生如下的轉變：
METAL ROLLINE==>（KIND OF MACHINE IS METAL ROLLING MACHINE）
COOL ROLLING MACHINE==>（WORKING MACHINE IS COOL ROOLING MACHINE）
一般情況下，工作機械確定后，其工況條件便有可能隨之確定。這就是說，在確定工作機械名稱時，隱含確定以下內容：即這種工作機械的載荷情況（如均勻、中等沖擊還是強沖擊），一般負載情況，一般要求效率等等。為了適應特殊情況，系統通過逆向推理的方式對默認值的詢問得到設計人員的進一步認可，即將工作機械的默認工況條件作為假設目標，通過詢問進一步確定。其形式如下：
Is （middle impact load）true__？
6.3減速器原動機械的選擇
它動力機械時可以用輸入的方法決定。
電動機是已經系列化的產品。在機械設計中，關于電動機的選擇，主要是根據所需電動機的輸出功率、工作機構的要求、工作條件、工作環境、經濟性等因素，確定電動機的類型、功率及轉速，亦即確定電動機的型號�？蓺w納出如下的規則：
rules==＞((rule motor-l
(if(working mechine is elevator))
(then（motor type is JZ series)))
((rule motor-5
(if (working mechine has standard as IEC)
(then ( motor type is Y series)))
……）
電動機的型號確定后，根據工作機械的功率并考慮傳動效率等因素選擇電動機容量；根據設計任務書選擇電動機轉速；并進行一系列的校核。然后從電動機文件中查取標準的電動機數據。
6.4選擇材料
減速器需要設計的零件種類很多；同時，每一種零件可供選擇的材料也有許多種。如綱材，鑄鐵以及特殊情況下使用的有色金屬，粉末冶金及塑料等。但在重型機城減速器中，以鋼為主。零件材料中，以齒輪材料的選擇較為典型，現討論如下：
6.4.1齒輪材料
選擇齒輪材料，除考慮圓柱齒輪減速器的工作條件、結構、尺寸、精度、壽命、經濟性等方面的要求外，還要考慮制造廠的生產技術條件。可以通過推理選擇一種材料，但這在實用的系統中并不實際，一個顯而易見的原因是若生產廠家無此種材料的情況出現。通常滿足某類條件的是一材料系列，例如，
滲破齒輪鋼ORDERI==＞(17CrNiMo6 20CrNi4W 20Cr2MnMo……16MnCr5)
高調質鋼OROBR2==＞(40GrNiMo 42CrMO4V 34GrNiMo6V 42CrMo)
以及調質炯ORDER3==＞(42CrMo4V 42CrMO 40CrNi)

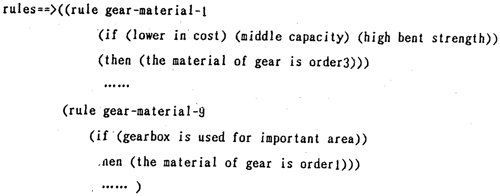

等使用時選用的規則如下（產生式）:
若選用材料類確定，則計算機出現下列形式
The PRDER1 series material is （17GrNiMo6 20CrNi4W 20Cr2MnMo ……）
selecting the material ==>17CrNiMo6
satisfactory？（Y or N）
默認時選擇材料系列的前項，否則依次向后。

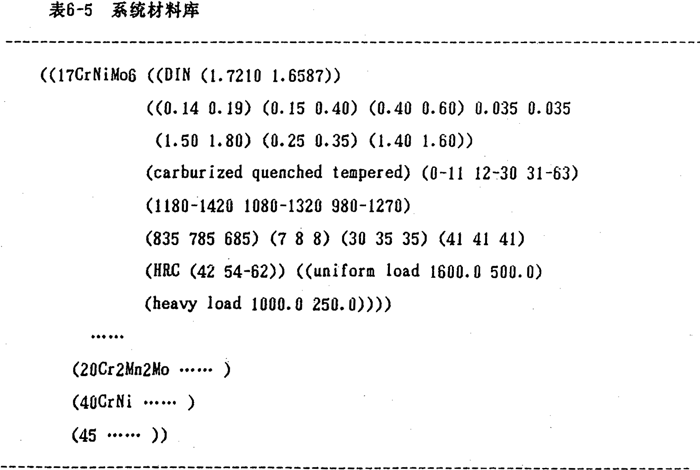

當材料確定后，系統從材料庫（如表6-5）中選取相應的材料。
6.4.2 軸及其他材料
軸、箱體以及對大型組裝具輪采用的支撐部分的材料的選擇方法類同于齒輪材料，在此不詳細討論。若當前材料數據庫無可供選擇的材料時，系統便要求用戶輸入指定的材料特性，并按相應的格式加入到材料數據庫，以便不斷地完善系統的材料庫。
6.4.3 材料熱處理

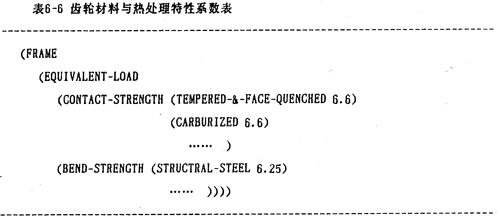

材料確定后，根據選擇材料的種類，可以確定所采用的熱處理工藝，（可從表6-5中看出）并同時確定齒輪材料與熱處理特性系數，有表6-6（框架方法）表示之，特殊情況這里不予考慮。
6.4傳動方案
傳動方案的設計由齒輪齒形，傳動級數和傳動型式等組成部分。
6.5.1齒輪齒形

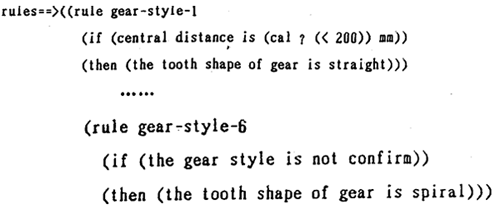

齒輪齒形的選擇需要考慮許多因素，如傳動效率、傳動平穩性、承載能力、振動、沖擊、噪音等。圓柱齒輪有三種齒輪齒形可供選擇：直齒、斜齒、人字齒形。可歸納如下的規則形式（齒輪齒形選取規則）：
其中，規則六實際上是一條缺省規則。
規則l的條件項，初次使用時，由于中心距尚未確定，不能觸發運用。系統采用的方法是先用初次選用的齒形參與傳動計算，待求出中心距時再次調用該規則集進行推理。若于原來的假設發生沖突，撤銷原假設并以新事實重新進行計算。
6.5.2 傳動級數
1.總傳動比
總傳動比i（i=nl/n2 ）已在設計條件中給出。
若傳動裝置中各級傳動串聯時，則總傳動比
i=i1×i2×i3×…×ig
式中，il～ig為各級傳動的傳動比。
表6-7傳動比范圍
| 齒輪特性 |
傳動比范圍 |
| 單級 |
二級 |
三級 |
四級 |
| 滲碳、淬火、磨齒6級精度 |
≤5.6
（6.3） |
6.3-20
（31.5） |
22.5-100
（180） |
112-560
（1000） |
調質齒面HB286-360
滾齒精度7-8級 |
≤6.3
（7.1） |
7.1-31.5
（40） |
35.5-200
（250） |
225-1000
（1600） |
調質齒面HB217-286
滾齒精度8級 |
≤7.1
（8） |
8-40
(50) |
40-250
（350） |
250-1600
（2500） |

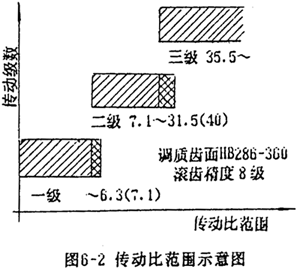

一般情況下，傳動級數按表6-7傳動比范圍選取，表中括弧內的值是可能的最大值。對于最佳范圍內的易于實現較優的傳動設計方案（例如等強度原則）。但是，對于傳動比集相交的，例如圖6-2所示的，則評價準則相當復雜。到目前為止，難以找出一種較佳的判別準則，專家系統采用的方法是：當傳動比在交集范圍內時，便展開不同方案的進行設計，最后形成多方案，然后對不同的方案進行綜合評價，選擇最優方案。這個問題將在以后討論。除按上面介紹的方法確定傳動級數及傳動比外，專家系統根據用戶條件亦可按照下列條件確定傳動級數及傳動比，其依據為：
①用戶要求減速器矮而長；
②負載不大，但要求輸入軸和物出軸的距離大。
2.各級傳動比
二級以上圓柱齒輪減速器的各級傳動比分配原則，最優先是各級傳動承載能力大致相等，其次是使各級大齒輪能夠浸油潤滑，減速器尺寸小，重量較小，各級齒輪圓周速度低，對于系列減速器還要根據所采用的材質工藝方案，充分考慮零、部件的通用性問題。
傳動比分配采用以經驗方法求出基本可行的分配方案，到下一步優化設計（精確設計計算或校核計算）時進一步肯定或做微小調整，經驗公式為：
（1）二級傳動減速器
在滿足用戶需要的前題下，ig取鄰近的標準傳動比（標準傳動比系列可見附表l),il向較大標準值靠，12向較小標準值靠，i1和i2之間也可問跳一級或取相鄰的二級，主要視傳動誤差及用戶要求。
（2）三級傳動減速器
優先采用的方案為：取i2為ig相鄰的標準傳動比，i1為大于i2一級，i3為小于i2一級的標準傳動比。
也可實現下式的方案：
i1≤i2≈ig≤i3
（3）四級傳動減速器
優先采用：i1>i2≈ig≈i3>i4
對各級減速器，總傳動誤差分析如下：
△i=￤（i-i＇）÷i￤×1000%
式中：△i、i、i＇分別為總傳動誤差、理論傳動比和實際傳動比。
對傳動誤差的要求：
△i≤（g+2)*100% g=1,2,3,4為傳動級數
對于特殊情況下傳動比的確定，由于情況千差萬別，無明確規則可以遵循，系統暫時采用輸入的方法決定。
6.5.3傳動結構型式
傳動結構型式是指齒輪及其軸線的布置和相對位置。系統采用默認方式（如齒輪材料中介紹的方法）在圖l-2中選擇傳動結構型式。如按專家建議，對一級傳動優先采用序號1等。對于其它傳動型式或特殊設計，系統暫時未能考慮。
